双阀座闸阀 |
双阀座闸阀是典型的暗杆手动闸阀. ★ 结构合理. ★ 密封可靠. ★ 启闭容易. ★ 操作方便. ★ 便于维护. ★ 使用寿命长. 公称通径: 1-13/16″,2-1/16”, 2-9/16”,3-1/8”,3-1/16”,4-1/16” 工作压力:5000psi,10000psi,15000psi 材料类别:DD、EE、FF 工作温度:P-U 产品规范级别:PSL2、PSL3 性能要求:PR1
| |

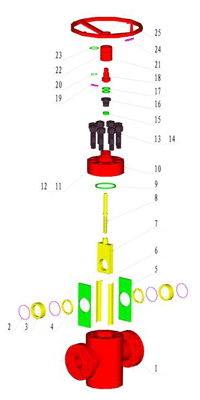

产品明细表: |
序号 |
名称 |
数量 |
材质 |
备注 |
1 |
阀体 |
1 |
4130 |
|
2 |
阀座密封圈 |
4 |
TFLON |
|
3 |
前阀座 |
2 |
410 |
|
4 |
后阀座 |
2 |
Stellite |
|
5 |
支撑板 |
2 |
Steel |
|
6 |
导向板 |
2 |
410 |
|
7 |
闸板 |
1 |
4130+Ni |
|
8 |
阀杆 |
1 |
410 |
|
9 |
阀盖密封垫环 |
1 |
Steel |
|
10 |
阀盖 |
1 |
4130 |
|
11 |
截止阀 |
1 |
Assy. |
|
12 |
注脂阀 |
1 |
Assy. |
|
13 |
螺母 |
8 |
Steel |
|
14 |
螺栓 |
8 |
Steel |
|
15 |
填料 |
1 |
TFLON |
|
16 |
盘根压盖 |
1 |
Steel |
|
17 |
轴承 |
2 |
Steel |
|
18 |
手轮杆 |
1 |
Steel |
|
19 |
阀杆销 |
1 |
Steel |
|
20 |
O 型密封圈 |
1 |
NBR |
|
21 |
阀帽 |
1 |
Steel |
|
22 |
注油杯 |
2 |
Assy. |
|
23 |
O 型密封圈 |
1 |
NBR |
|
24 |
手轮销 |
1 |
Steel |
|
25 |
手轮 |
1 |
Steel |
| | |
|
| |
